10 000 t Frachtmotorschiff Typ IV Modell " Dresden "

Der Rumpf des Modells wurde in Spanten -
bauweise gefertigt, mit Glasfasermatten belegt
und geharzt.

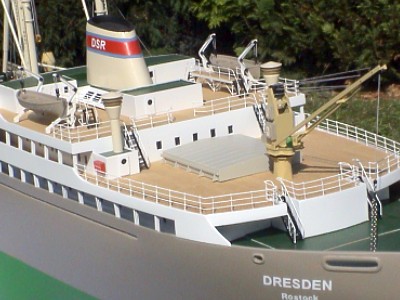

Der hintere Decksaufbau ist komplett abnehmbar
und ermöglicht den Zugang zu Antrieb und
Ruder.

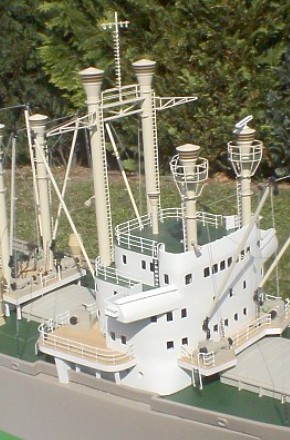

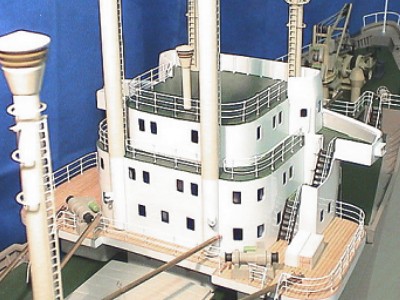

Die vordere Brücke besteht aus 4 Teilen, wobei
der untere Teil aus Vollmaterial ausgesägt
wurde. ( Birnbaum )




Alle Teile wurden verschraubt und anschließend
gespachtelt.

Ruderantrieb

Scheibenwischermotor als Antrieb und
Fahrtenregler

Stromversorgung für Antrieb liefern zwei
6V/10Ah Bleiakkus in Reihe geschalten.





Um den Tiefgang bis zur Wasserlinie zu
erreichen, wurden zwischen den Spanten
Bleibarren gelegt.

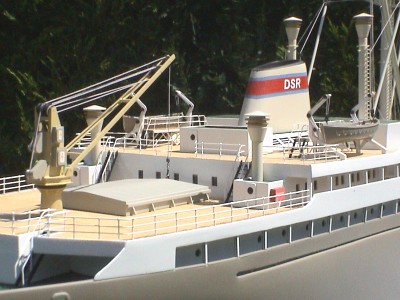

Für die beiden Bordkräne wurde der Typ 700
verwendet

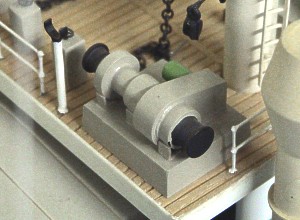

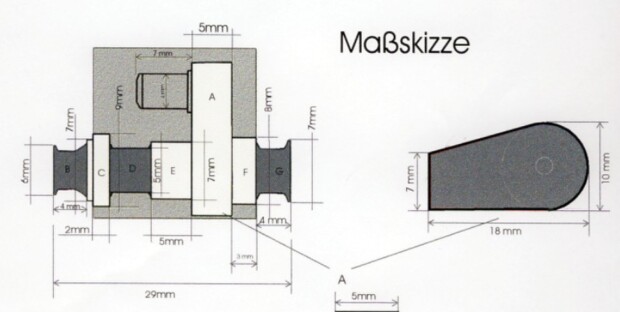

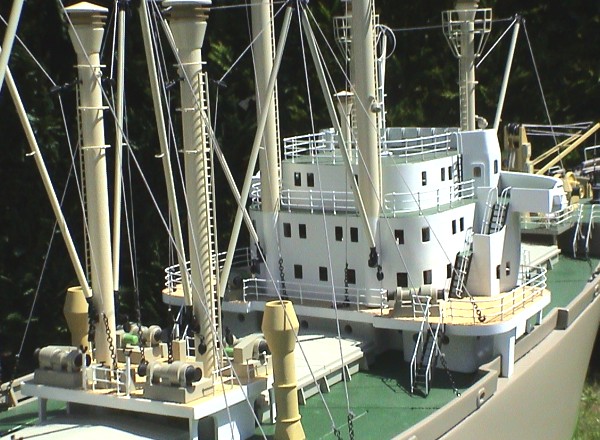

Die Maße der Winden wurden von Fotos mit
Hilfe des Computers ermittelt und ins
Verhältniss von bekannten Maßen, zum Beisp.
von der Reeling, umgerechnet. Dabei ergeben
sich ungefähre Maße, die vom Original stark
abweichen können.

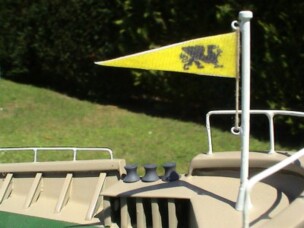

Gifbild kann zur Herstellung der Flagge verwendet werden.

-_

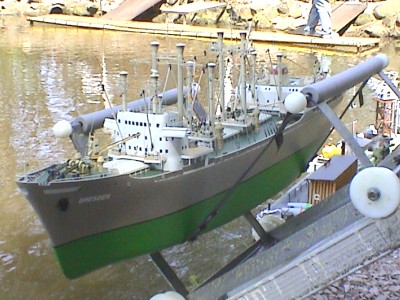

Hier wird die ca. 19 kg schwere " Dresden " mit einer Vorrichtung
zu Wasser gelassen,

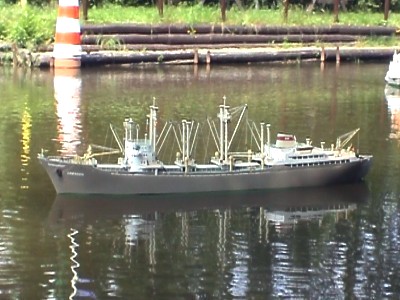

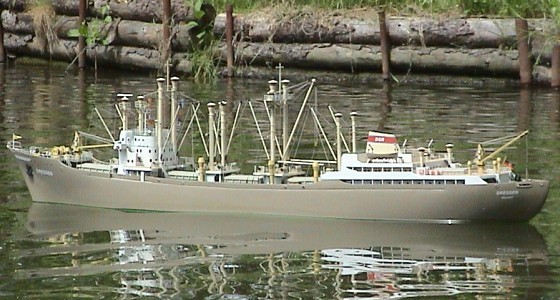

Jungfernfahrt auf dem Modellgeländeteich





Das Modell hat gute Fahreigenschaften und einen kleinen Wendekreis auf Grund eines großen Ruderausschlages. Die Bauzeit lag bei 5 Jahren, was bei Modellbaufreunden
vieleicht zu lang erscheint. Man sollte sich bei diesem Hobby etwas Zeit lassen und nicht
in Eile verfallen. Ein Modell im Maßstab 1: 100, gebaut von Heinz Leibiger aus Zwickau.






Fotos: H.Leibiger
